اسٹیج			1
گیئر کا تناسب	i		3		4	5		6	7		8			10
شرح شدہ آؤٹ پٹ ٹارک (گیئر باکس میں 1000 بار کی اجازت ہے)	*T 2N*	*این ایم*	130		140	160		150	140		120			100
		*In.lb*	1151		1239	1416		1328	1239		1062			885
	*T 2 نہیں*	*این ایم*	3xNOM.Output/ 3 بار ریٹیڈ آؤٹ پٹ ٹارک
		*In.lb*
شرح شدہ ان پٹ RPM (T2N، 20℃ ماحولیاتی درجہ حرارت) b	*N 1n*	*آر پی ایم*	4000		4000	4000		4000	4000		4000			4000
زیادہ سے زیادہ ان پٹ RPM	*N 1 زیادہ سے زیادہ*	*آر پی ایم*	8000		8000	8000		8000	8000		8000			8000
زیادہ سے زیادہ ردعمل	*J t*	*آرکمین*	PBMD 90≤5 ARCMIN PBMD*90≤3 ARCMIN Bespoke ≤1 ARCMIN
کوئی لوڈ ٹارک (nt=3000rmp، گیئر باکس 20℃	*T 012*	*این ایم*	1.8	1.4			1.1	1		0.8		0.7	0.6
		*In.lb*	15.9	12.4			9.7	8.9		7.1		6.2	5.3
ٹورسنل سختی	*C t21*	*Nm/arcmin*	10
		*In.lb/arcmin*	89
زیادہ سے زیادہ بنیاد پرست قوت	*F 2AMAX*	N	3500
		*آئی بی ایف*	787.5
زیادہ سے زیادہ محوری قوت	*F 3RMAX*	N	1400
		*آئی بی ایف*	315
زیادہ سے زیادہ سائیڈ فورس	*M 2KMAX*	*این ایم*	236
		*In.lb*	2089
کام کی زندگی	*L h*	*گھنٹہ*	≥20000
مکمل طور پر بھری ہوئی کارکردگی	η	%	97
ماحولیاتی درجہ حرارت	℃		-15 سے 40
	F		5 سے 104
قابل اجازت سب سے زیادہ درجہ حرارت شیل کے	℃		+90
	F		194
چکنا			زندگی چکنا
گردش کی سمت			ایک ہی سمت کے ساتھ ان پٹ/آؤٹ پٹ
تحفظ کی کلاس			آئی پی 65
تنصیب کی سمت			کوئی بھی/کسی بھی سمت
کام کا شور (i=10 اور n1=3000rpm بغیر لوڈ)	*Lpa dB(A)*		≤58
جڑتا کا لمحہ	J1	Kg.cm²	0.61		0.48	0.47		0.45	0.45		0.44			0.44
		10^-3in.lb.s²	0.53		0.42	0.41		0.39	0.39		0.38			0.38

اسٹیج			1
گیئر کا تناسب	i		3		4	5		6	7		8			10
شرح شدہ آؤٹ پٹ ٹارک (گیئر باکس میں 1000 بار کی اجازت ہے)	*T 2N*	*این ایم*	130		140	160		150	140		120			100
		*In.lb*	1151		1239	1416		1328	1239		1062			885
	*T 2 نہیں*	*این ایم*	3xNOM.Output/ 3 بار ریٹیڈ آؤٹ پٹ ٹارک
		*In.lb*
شرح شدہ ان پٹ RPM (T2N، 20℃ ماحولیاتی درجہ حرارت) b	*N 1n*	*آر پی ایم*	4000		4000	4000		4000	4000		4000			4000
زیادہ سے زیادہ ان پٹ RPM	*N 1 زیادہ سے زیادہ*	*آر پی ایم*	8000		8000	8000		8000	8000		8000			8000
زیادہ سے زیادہ ردعمل	*J t*	*آرکمین*	PBMD 90≤5 ARCMIN PBMD*90≤3 ARCMIN Bespoke ≤1 ARCMIN
کوئی لوڈ ٹارک (nt=3000rmp، گیئر باکس 20℃	*T 012*	*این ایم*	1.8	1.4			1.1	1		0.8		0.7	0.6
		*In.lb*	15.9	12.4			9.7	8.9		7.1		6.2	5.3
ٹورسنل سختی	*C t21*	*Nm/arcmin*	10
		*In.lb/arcmin*	89
زیادہ سے زیادہ بنیاد پرست قوت	*F 2AMAX*	N	3500
		*آئی بی ایف*	787.5
زیادہ سے زیادہ محوری قوت	*F 3RMAX*	N	1400
		*آئی بی ایف*	315
زیادہ سے زیادہ سائیڈ فورس	*M 2KMAX*	*این ایم*	236
		*In.lb*	2089
کام کی زندگی	*L h*	*گھنٹہ*	≥20000
مکمل طور پر بھری ہوئی کارکردگی	η	%	97
ماحولیاتی درجہ حرارت	℃		-15 سے 40
	F		5 سے 104
قابل اجازت سب سے زیادہ درجہ حرارت شیل کے	℃		+90
	F		194
چکنا			زندگی چکنا
گردش کی سمت			ایک ہی سمت کے ساتھ ان پٹ/آؤٹ پٹ
تحفظ کی کلاس			آئی پی 65
تنصیب کی سمت			کوئی بھی/کسی بھی سمت
کام کا شور (i=10 اور n1=3000rpm بغیر لوڈ)	*Lpa dB(A)*		≤58
جڑتا کا لمحہ	J1	Kg.cm²	0.61		0.48	0.47		0.45	0.45		0.44			0.44
		10^-3in.lb.s²	0.53		0.42	0.41		0.39	0.39		0.38			0.38

اسٹیج			1
گیئر کا تناسب	i		3		4	5		6	7		8			10
شرح شدہ آؤٹ پٹ ٹارک (گیئر باکس میں 1000 بار کی اجازت ہے)	*T 2N*	*این ایم*	130		140	160		150	140		120			100
		*In.lb*	1151		1239	1416		1328	1239		1062			885
	*T 2 نہیں*	*این ایم*	3xNOM.Output/ 3 بار ریٹیڈ آؤٹ پٹ ٹارک
		*In.lb*
شرح شدہ ان پٹ RPM (T2N، 20℃ ماحولیاتی درجہ حرارت) b	*N 1n*	*آر پی ایم*	4000		4000	4000		4000	4000		4000			4000
زیادہ سے زیادہ ان پٹ RPM	*N 1 زیادہ سے زیادہ*	*آر پی ایم*	8000		8000	8000		8000	8000		8000			8000
زیادہ سے زیادہ ردعمل	*J t*	*آرکمین*	PBMD 90≤5 ARCMIN PBMD*90≤3 ARCMIN Bespoke ≤1 ARCMIN
کوئی لوڈ ٹارک (nt=3000rmp، گیئر باکس 20℃	*T 012*	*این ایم*	1.8	1.4			1.1	1		0.8		0.7	0.6
		*In.lb*	15.9	12.4			9.7	8.9		7.1		6.2	5.3
ٹورسنل سختی	*C t21*	*Nm/arcmin*	10
		*In.lb/arcmin*	89
زیادہ سے زیادہ بنیاد پرست قوت	*F 2AMAX*	N	3500
		*آئی بی ایف*	787.5
زیادہ سے زیادہ محوری قوت	*F 3RMAX*	N	1400
		*آئی بی ایف*	315
زیادہ سے زیادہ سائیڈ فورس	*M 2KMAX*	*این ایم*	236
		*In.lb*	2089
کام کی زندگی	*L h*	*گھنٹہ*	≥20000
مکمل طور پر بھری ہوئی کارکردگی	η	%	97
ماحولیاتی درجہ حرارت	℃		-15 سے 40
	F		5 سے 104
قابل اجازت سب سے زیادہ درجہ حرارت شیل کے	℃		+90
	F		194
چکنا			زندگی چکنا
گردش کی سمت			ایک ہی سمت کے ساتھ ان پٹ/آؤٹ پٹ
تحفظ کی کلاس			آئی پی 65
تنصیب کی سمت			کوئی بھی/کسی بھی سمت
کام کا شور (i=10 اور n1=3000rpm بغیر لوڈ)	*Lpa dB(A)*		≤58
جڑتا کا لمحہ	J1	Kg.cm²	0.61		0.48	0.47		0.45	0.45		0.44			0.44
		10^-3in.lb.s²	0.53		0.42	0.41		0.39	0.39		0.38			0.38

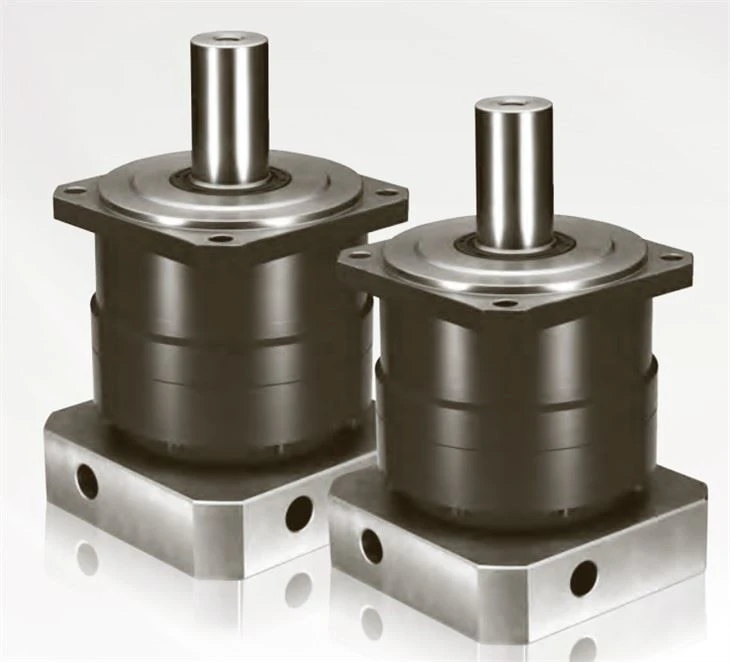

مصنوعات کی وضاحت:
پلینٹری گیئر باکس وسیع استعداد کے ساتھ ایک قسم کا ریڈوسر ہے۔
اندرونی گیئر کم کاربن الائے اسٹیل کاربرائزنگ بجھانے اور پیسنے یا نائٹرائڈنگ کے عمل کو اپناتا ہے۔
سیارے کے گیئر باکس میں چھوٹے ڈھانچے کے سائز، بڑے آؤٹ پٹ ٹارک، تیز رفتار تناسب، اعلی کارکردگی، محفوظ اور قابل اعتماد کارکردگی وغیرہ کی خصوصیات ہیں۔
سیارے کے گیئر باکس کے اندرونی گیئر کو اسپر گیئر اور ہیلیکل گیئر میں تقسیم کیا جا سکتا ہے۔
صارفین ایپلی کیشن کی ضروریات کے مطابق صحیح صحت سے متعلق ریڈوسر کا انتخاب کرسکتے ہیں۔

اہم خصوصیات:

1. اعلی سختی: کاربرائزنگ، کاربن نائٹروجن کو کاربرائزنگ، شاندار بجھانے والی گرمی کا علاج، اعلی پیداوری کے فوائد، اچھی بجھائی۔
2. اعلی صحت سے متعلق: اعلی درجے کے سامان کو اپنائیں، معیار اور ٹیکنالوجی میں سختی سے کنٹرول کیا جاتا ہے.
3. ہائی ٹارک:
(1) سامنے کا خول اور دانتوں کی انگوٹھی لازمی ڈیزائن کو اپناتی ہے۔
(2) سیاروں کے فریم اور آؤٹ پٹ شافٹ کا مربوط ڈیزائن
(3) بیئرنگ طویل مدتی ڈیزائن، آؤٹ پٹ لوڈ کی گنجائش کو یقینی بنائیں
(4) مکمل انجکشن رولنگ، رابطے کی سطح میں اضافہ
(5) موٹر کنکشن پلیٹ کا ماڈیولر ڈیزائن
4. کم شور:
ہیلیکل دانت کی سطح کو دانتوں کی شکل کے لیے تبدیل کیا جاتا ہے اور ان پٹ اور آؤٹ پٹ پر گیئر کے اثر اور شور کو کم کرنے کے لیے لیڈ کیا جاتا ہے،
پھر گیئر سروس کی زندگی میں بہت اضافہ.

ہمارا فائدہ

ڈیزائن& ٹیکنالوجی
ہم ڈیزائن اور ٹیکنالوجی

1. گیئر ٹرانسمیشن انٹرفیس پنجرے کے بغیر مکمل سوئی رولر بیرنگ کو اپناتا ہے،
ساخت اور آؤٹ پٹ ٹارک کی سختی کو بہتر بنانے کے لیے رابطے کے علاقے کو بڑھانا۔
2. سیارے کیریئر اور آؤٹ پٹ شافٹ ایک مربوط ڈھانچے کے ڈیزائن کو اپناتا ہے۔
زیادہ سے زیادہ ٹورسنل سختی کو یقینی بناتے ہوئے ڈھانچے کی کمپیکٹینس کو بہتر بنائیں۔
3. مصنوعی چکنا کرنے والی چکنائی کا استعمال کرتے ہوئے اور IP65 پروٹیکشن گریڈ کے سیلنگ ڈیزائن کو اپنانا،
چکنا کرنے والا تیل نہیں نکلتا اور دیکھ بھال سے پاک ہے۔
4. دانتوں کی پروفائل اور سکرو ٹوتھ کی سطح کے لیڈ کو تراش کر گیئر کے اندر اور باہر اثرات اور شور کو کم کر کے،
گیئر میشنگ کے عمل کو مزید مستحکم بنائیں اور گیئر سسٹم کی سروس لائف میں اضافہ کریں۔
5. ریڈوسر ہیلیکل گیئر ڈیزائن کو اپناتا ہے، اور اس کا ٹوتھ پروفائل میشنگ ریشو عام اسپر گیئرز سے دو گنا زیادہ ہے۔
اس میں ہموار چلانے، کم شور، زیادہ آؤٹ پٹ ٹارک اور کم ردعمل کی خصوصیات ہیں۔

تکنیکی خدمات:

گاہک کی طرف سے فراہم کردہ متعلقہ پیرامیٹرز کے مطابق، SIGRINER انجینئرنگ سوفٹ ویئر کو متعلقہ پیرامیٹرز حاصل کرنے اور موشن لوڈ کریو اخذ کرنے کے لیے میکانزم کے آلات کا موشن لوڈ کریو ڈایاگرام بنانے کے لیے استعمال کیا جاتا ہے۔ صارفین کو معقول ساختی ڈیزائن کو انجام دینے میں مدد کرنے کے لیے ٹرانسمیشن سسٹم میں اہم پیرامیٹرز اور لوڈ انڈیکس کو بدیہی طور پر ڈسپلے کریں۔

SIGRINER دنیا بھر میں 500 سروو موٹر مینوفیکچررز سے موٹر ڈیٹا بیس فراہم کرتا ہے۔

کسٹمر ٹریننگ:
ہم آپ کو اپنی لاگو کمپیوٹنگ اور ٹرانسمیشن ڈیزائن کی مہارت فراہم کرنے پر فخر محسوس کرتے ہیں۔ ہم آپ کی ضروریات کے مطابق متعلقہ تربیت فراہم کر سکتے ہیں۔ براہ کرم ہمارے انجینئر سے رابطہ کریں۔، یا کال کریں:+8615679703928(whatsapp/wechat)

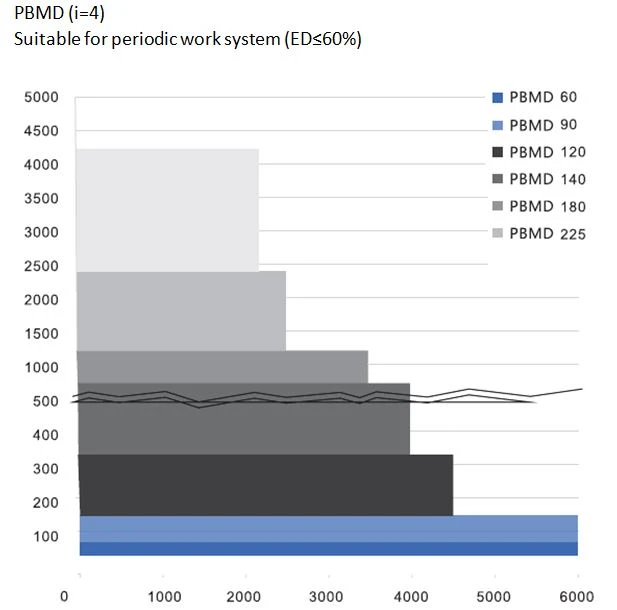

درخواستیں:

پی بی ایم (معیاری)
سائیکل ایپلی کیشنز (ED≤60%)
ہائی ڈائنامک ایپلی کیشنز
اعلی پوزیشننگ کی درستگی
ریورس آپریشن
